  特許第4208957号

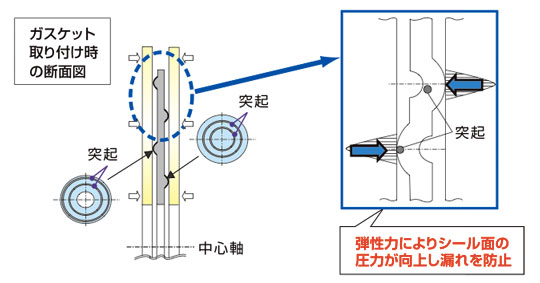

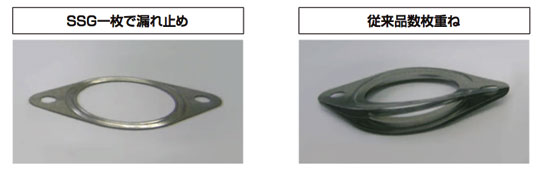

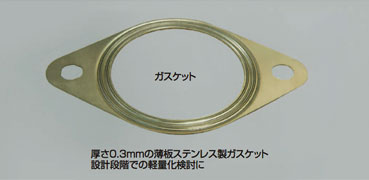

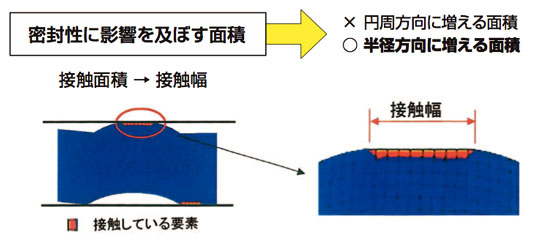

円板状の表裏面に、それぞれ非対称に複数個の突起を円周方向に成形することにより、弾性変形によるバネ効果を利用したガスケットです。また、追従性も兼ね備えています。
nke
nke




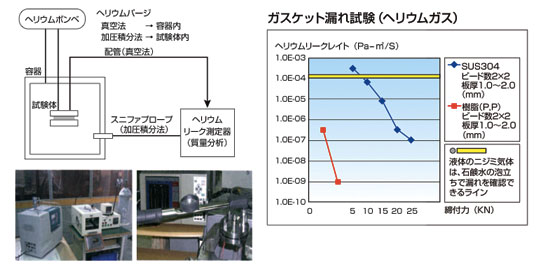

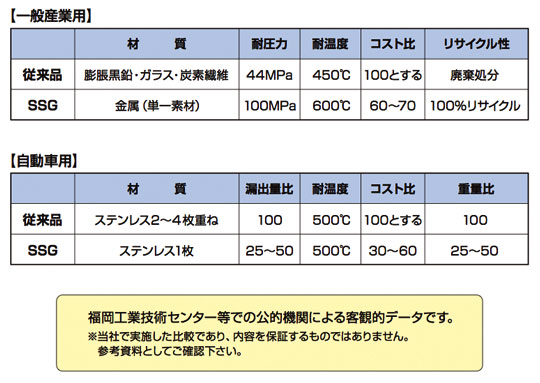

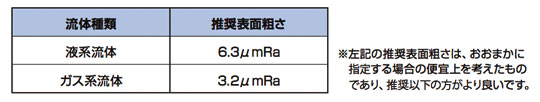

ガスケットの締付け基準及び使用範囲
ガスケットの種類　 ガスケット係数 最小設計締め付け圧力
N/mm2 		最高使用温度℃ 最高使用圧力
Mpa
軟鋼（ＳＳ）
表面処理：三価クロメート		 2.75 25.5 -100〜300 50
SUS304L鋼 3.5 45.8 -100〜600 50
テフロン(PTFE) 2.0 10.0 -100〜100 2.0




全面座フランジ用
大平面座フランジ用

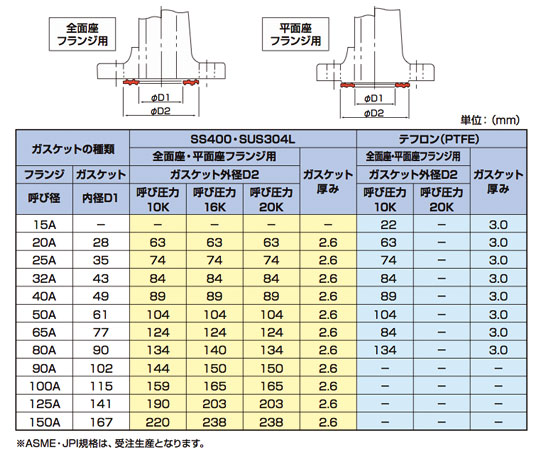

標準寸法表（2008年）
  全面座・平面座ラウンジ用 ガスケット厚み
フランジ ガズケット ガスケット外径　D2
呼び径 内径D1 呼び圧力
10K		 呼び圧力
16K		 呼び圧力
20K		 呼び圧力
30K		 呼び圧力
20K		 呼び圧力
10K
20A 28 63 63 63 - - - 2.6
25A 35 74 74 74 - - - 2.6
32A 43 84 84 84 - - - 2.6
40A 49 89 89 89 - - - 2.6
50A 61 104 104 104 - - - 2.6
65A 77 124 124 124 - - - 2.6
80A 90 134 140 140 - - - 2.6
90A 102 144 150 150 - - - 2.6
100A 115 159 165 165 - - - 2.6
125A 141 190 203 203 - - - 2.6
150A 167 220 238 238 - - - 2.6
※単位：（ｍｍ）※他サイズ・材質をご希望の場合は。ご相談ください。
テフロン（PTFE)
　 全面座・平面座フランジ用 ガスケット厚み
フランジ ガスケット ガスケット外径D2
呼び径 内径D1 呼び圧力10Ｋ 呼び圧力20Ｋ
15A 22 58 - 3.0
20A 28 63 - 3.0
25A 35 74 - 3.0
32A 43 84 - 3.0
40A 49 89 - 3.0
50A 61 104 - 3.0
65A 84 124 - 3.0
80A 90 134 - 3.0







科学製品、ガス、自動車等の工業・産業に安心対応可能な新技術



  ■化学・薬品プラント ■食品・飲料製造プラント
  ■発電プラント ■自動車産業
  ■製鉄プラント ■造船産業
  ■ガス・石油プラント ■真空機器産業
  ■水処理プラント その他　産業プラント等
