登録第1272024号
今迄悩みの種だったベアリングの組み付け作業をこのスーパーベアリングナットSBNによって大幅に改善。トータルコストでのメリット･組み立て作業改善は素よりシャフトのバランスの向上など機能面も含め数々のメリットが発揮されます。同ベアリングナットの構造はスリット部のバネ力を使ったSSN同様の安定した緩み止め効果を発揮します。

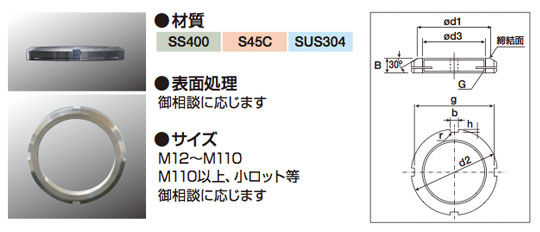

■材質

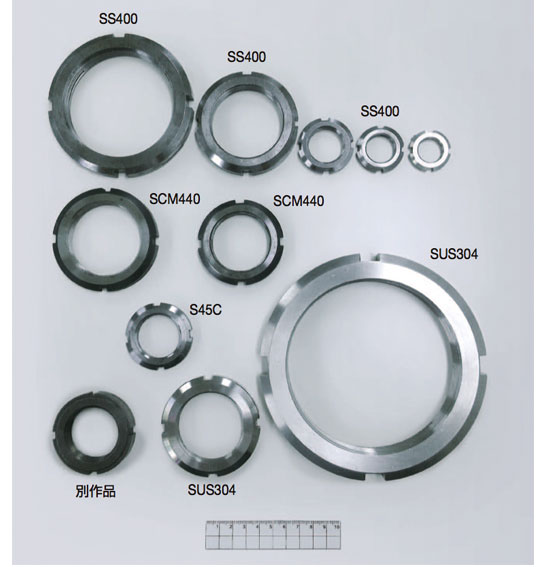

SS400・S45C・SUS304

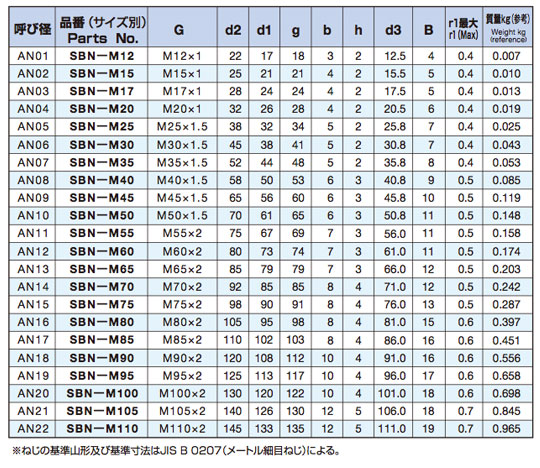

品番（サイズ別）
G
d2
d1
g
b
h
d3
B
r1
最大
質量kg
(参考）
SBN-M12
M12×1
22
17
18
3
2
12.5
4
0.4
0.007
SBN-M15
M15×1
25
21
21
4
2
12.5
5
0.4
0.01
SBN-M17
M17×1
28
24
24
4
2
17.5
5
0.4
0.013
SBN-M20
M20×1
32
28
28
4
2
20.5
6
0.4
0.019
SBN-M25
M25×1.5
38
32
34
5
2
25.8
7
0.4
0.025
SBN-M30
M30×1.5
45
38
41
5
2
30.8
7
0.4
0.043
SBN-M35
M35×1.5
52
44
48
5
2
35.8
8
0.4
0.053
SBN-M40
M40×1.5
58
50
53
6
2.5
40.8
9
0.5
0.085
SBN-M45
M45×1.5
65
56
60
6
2.5
45.8
10
0.5
0.119
SBN-M50
M50×1.5
70
61
65
6
2.5
50.8
11
0.5
0.148
SBN-M55
M55×2
75
67
69
7
3
56.0
11
0.5
0.158
SBN-M60
M60×2
80
73
74
7
3
61.0
11
0.5
0.174
SBN-M65
M65×2
85
79
79
7
3
66.0
12
0.5
0.203
SBN-M70
M70×2
92
85
85
8
3.5
71.0
12
0.5
0.242
SBN-M75
M75×2
98
90
91
8
3.5
76.0
13
0.5
0.287
SBN-M80
M80×2
105
95
98
8
3.5
81.0
15
0.6
0.397
SBN-M85
M85×2
110
102
103
8
3.5
86.0
16
0.6
0.451
SBN-M90
M90×2
120
108
112
10
4
91.0
16
0.6
0.556
SBN-M95
M95×2
125
113
117
10
4
96.0
17
0.6
0.658
SBN-M100
M100×2
130
120
122
10
4
101.0
18
0.6
0.698
SBN-M105
M105×2
140
126
130
12
5
106.0
18
0.7
0.845
SBN-M110
M110×2
145
133
135
12
5
111.0
19
0.7
0.965
※ねじの基準山形及び基準寸法は、JIS B 0207（メートル細目ねじ）による。
おねじ精度は2級（中級）以上相当とします。
1

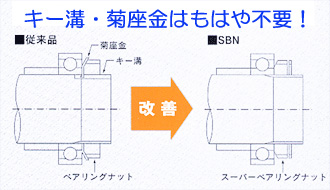

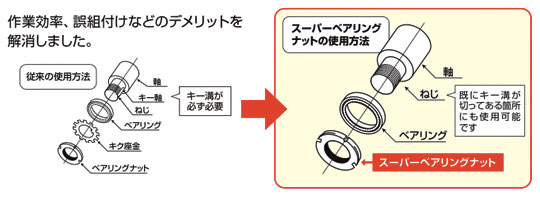

シャフトのキー溝加工が不要
２
菊座金が不要 →曲げ忘れ・折れ等のミス・トラブルが なくなり、軽量化にも寄与
３

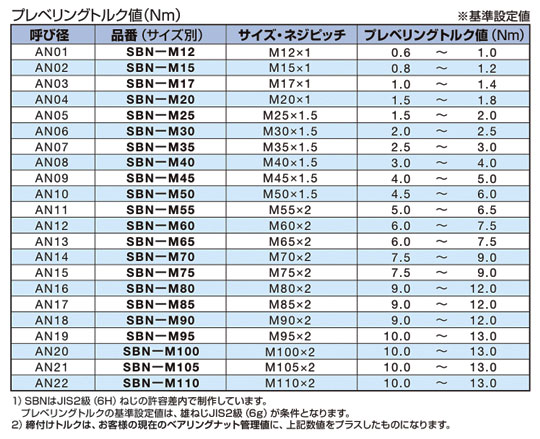

任意の位置での微調整が可能で、 トルク管理しやすい
４
組み立て熟練工が不要
５
シャフトの回転バランスの向上と微振動の削減
６
再利用可能
７
キー溝加工費・組付け作業費・保守点検費・トラブル＆クレーム処理費等のコストを考えると、明らかに経済的
８
すでにキー溝加工されている軸にも使用可能
■工作機械
■印刷機・輪転機
■コンプレッサー
■ロボット
■家電（洗濯機他）
■遊戯機
■土木・建設機械
■エレベーター・エスカレーター
■自動倉庫・搬送機器
■農業機械
■コンベアー
■フォークリスト
■ポンプ
■その他
｜
